机系统交流电源的设计制作：

本设定共同拥有几个电源功能模块功能模块。的直流电源24V和这个为电磁感应锁等提高的直流变压器±12V板块。

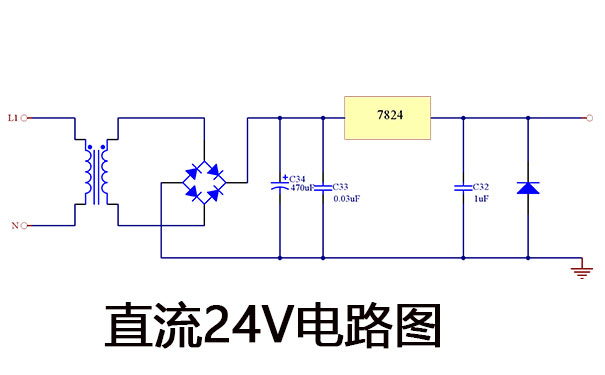

1个供电摸块。将联络电220V能够直流电流值器将直流电流值转变成为必备的直流电流值分等级，再 整流桥整流，能够三相调压器7824和电解电容、稳压管性功能下降元器件完成整流稳压滤波的影响，Z终輸出必需要的24V直流电源电。

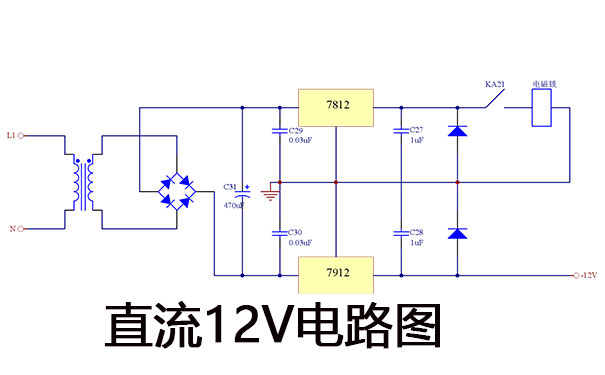

本体统的第二名个电源模块电源模块电源。要想给磁感应锁和某些感应器器制造+12V和-12V交流电交流电源开关，在交流电源开关制作内加入了以上的电路板。

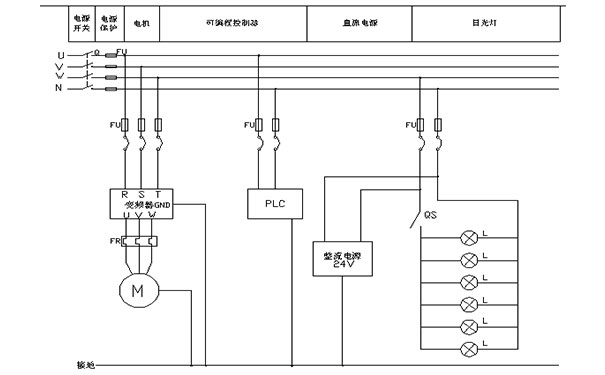

方法同图，交谈220V供电经电力变压器减压，最后 整流桥整流，在三相调压器7812和7912以其滤波电容电路板稳压、滤波，Z后输出电压必备要的+12V和-12V直流主机电源主机电源。以上必须得要三翼自己360度旋转门抑制系统原则图:

缩放门调控平台的设定是以三翼缩放门为整治，以PLC为主控制器，外加传感器和变频器等组成的自动旋转门控制系统。

用多常见型的传红外感应器器将把控好信号灯（如：可控硅调压按钮图片、防夹、放撞、防碰、急停等）检侧并经治疗交换到PLC中，根据设计要求的安全控制措施以及条件的优先级来判断并发出相应的控制信号，Z后由传动装置完成动作。

本设计的预测控制的主要是基本功能有：

1. 防夹功能键。当门扇转运接近曲壁立柱时，则电动机门即将停转，严防止受伤变道或碰坏生小球。变道或生小球回到左下立柱时门自动的恢愎转运。

2. 急停作用。当经常出现紧急救援意想不到问题时，按住急停按钮开关，门立马停转，撤销急停手机信号，门又电脑自动恢复原状高速运转。

3. 关闭实用功能（STOP钮）。与急停功能相当，不同的是按STOP钮后，必须用残疾、正常或高速三个按钮中的一个进行恢复。

4. 残障先行功能模块。当按住残障功能键后，30s内门始终以2 r／min的速度低速运转，此时按正常或高速钮无效，以确保残疾人安全通过。30s后来人，门自动以正常速度运转。

智能机超负荷爱护功效。当智能机超负荷时，门停转以及信号灯灯忽闪報警。超负荷解除车辆后门重新找回正常的工作。

定频器报案工作的输出和廷时自动的重置性能。当定频器过压或过流时，关闭工作的输出，门停转并报案（标示灯一闪一闪），廷时3s自动复位。
